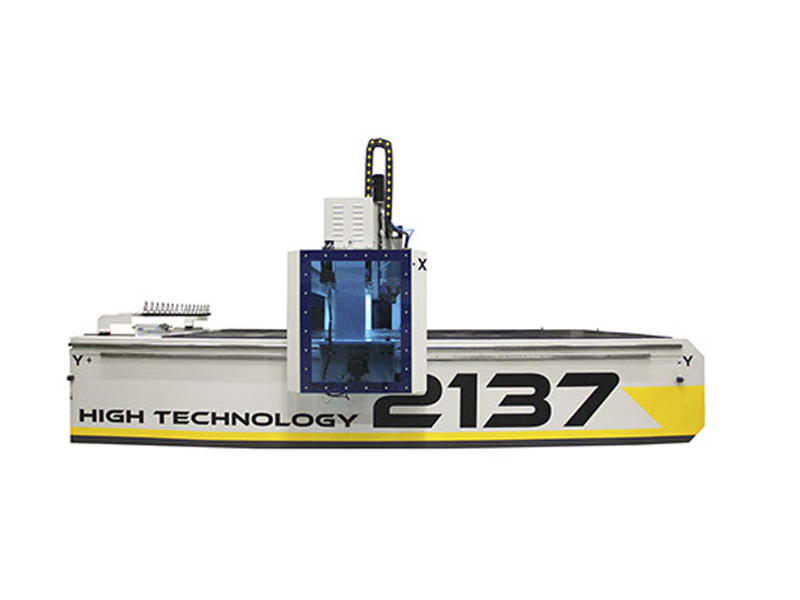

GENEL ÖZELLİKLER NORATECH
CNC Makineleri ahşap, plastik, alüminyum ve hafif metal veya benzeri malzemelerin işlenmesi için tasarlanmıştır. Bu makineler standart yönlendirme ve yüzey işleme gerçekleştirebilir. Seri üretim mantığına göre tasarlanmış makine yapısı. Esnek yapısı müşteri ihtiyacına göre uyarlanabilir. Dolap ve kapı üretimi için özel yazılım, tasarımdan nihai ürüne kadar kolay üretim sağlar.
CNC ŞASİ TASARIMI
Makinenin şasisi tamamen elektro kaynaklı çeliktan yapılmıştır. Bu yapı zorlu üretim koşullarında sorunsuz kullanım sağlar. CNC yönlendiricinin mekanik yapısı en yüksek hassasiyet seviyesini sağlar.
ÇALIŞMA MASASI YAPISI
X ve Y ekseninde otomatik olarak kontrol edilen referans çubukları vardır. Referans çubukları hassas sabitleme sağlar ve maksimum hassasiyet oranlarını garanti ederler. Standart özellik olarak 8 vakum noktasına sahip olan makinede isteğe bağlı olarak vakum alanları müşteri ihtiyaçlarına göre artırılabiliyor.
EKSEN BOYUNCA HAREKET
Eksen hareketleri raf ve pinyonlar aracılığıyla yapılır ve köprünün her iki tarafında iki servo motor vardır. X – Y Ekseni Hızı: 100m/dk; Z Ekseni Hızı 30m/dk.
Makine, eksenlerdeki tahrikler sayesinde yörünge ile birlikte yüksek hızlarda çalışabilir.
Hızlı veri aktarımı sayesinde makine yüksek hassasiyete ve hızlı işleme kapasitesine sahiptir.
ÇALIŞMA ALANI mm 2100×3700 mm / Z EKSENLİ STROK mm 200mm X / Y EKSEN HIZI m/dk 100 Z EKSEN HIZI m/dk 30
24.m.000 MAGazİnCİ
Sabit Takım Değişimi (8 adet)
SCHNEERBERGER DEMIRYOLU SETI
GAMBINI RAF VE PINYONLAR
SIEMENS KONTROL BIRIMI / SIEMENS SERVO MOTORLAR
ALPHACAM 2D CAD CAM
KURULU GÜÇ kW / HP 25 kW / 34 HP
VAKUM POMP EMSE 300 m3
VAKUM ALANLARI – 8 PUAN
AĞIRLIK 3250 kg
